Группа компаний Lightmaster успешно приняла участие в технической части церемонии открытия и закрытия XXVII Всемирной летней Универсиады, прошедшей в Казани (Татарстан, Россия) с 6 по 17 июля 2013 года. На церемонии открытия присутствовал президент России Владимир Путин, а на закрытии - премьер-министр Дмитрий Медведев.
Проектно-конструкторский отдел «Лайтмастера» спроектировал гигантскую купольную пирамиду, стоящую в центре «Казань-Арены», отдел проката светотехнического оборудования предоставил металлоконструкции, светодиодные и светотехнические приборы, компания Screenmaster светодиодными видео-блоками украсила купол под чашей огня, а компания Preset-FX обеспечила спецэффекты (тяжелый и легкий дым, искры, конфетти), пиротехнику и салюты.
LIGHTMASTER: КОНСТРУКТОРСКОЕ РЕШЕНИЕ

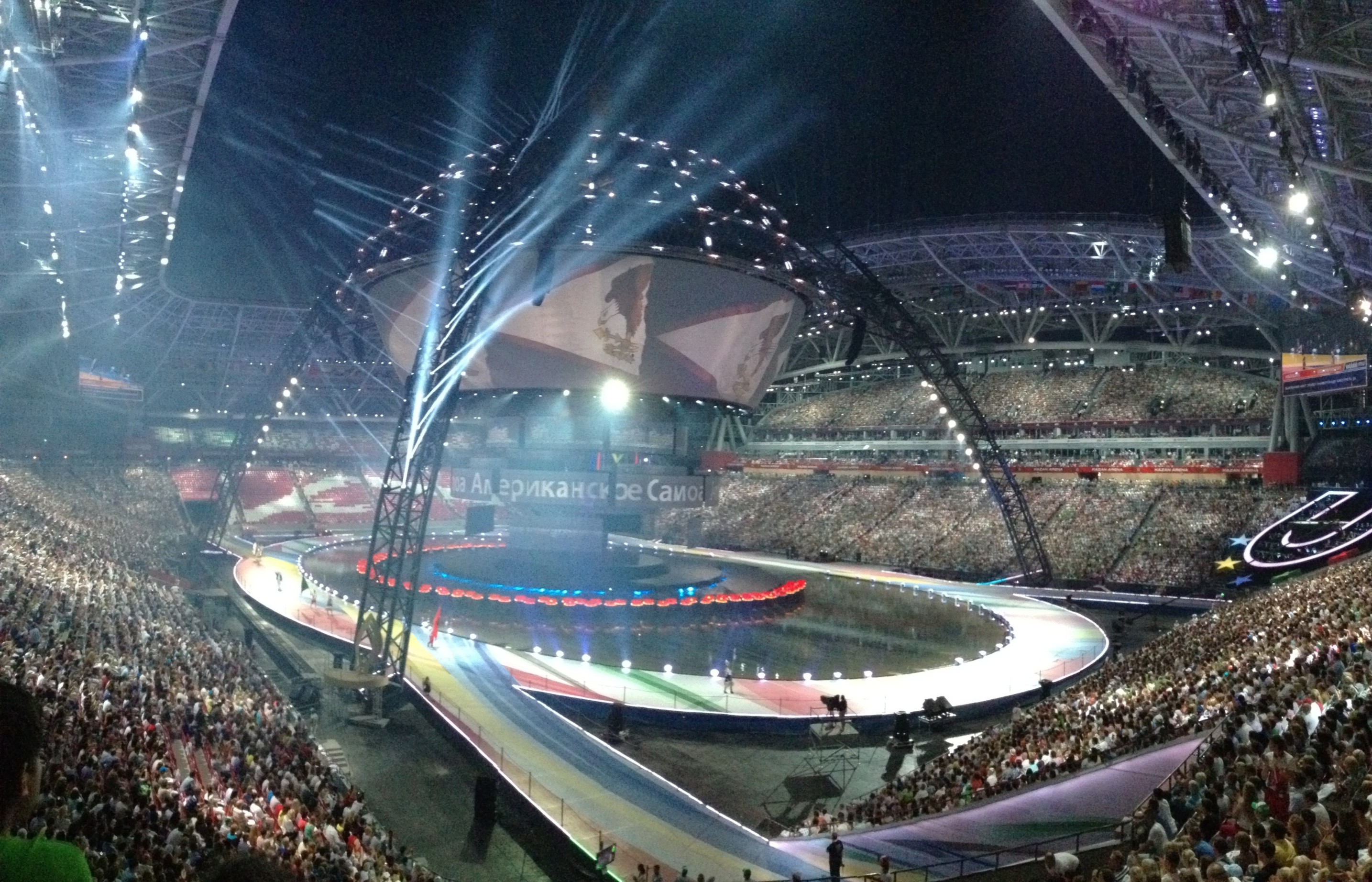

Первое что бросалось в глаза на «Казань-Арене» – это огромная конструкция в центре стадиона – купольная пирамида из четырех опор. Идея ее создания принадлежит главному режиссеру церемоний открытия и закрытия Универсиады-2013 Алексею Сеченову и генеральному конструктору Николаю Зиновенко, а концептуальное воплощение и первичные
расчеты - руководителю проектно-конструкторского отдела «Лайтмастера» Леониду Черному. Первые эскизы появились еще в августе 2011 года в виде прямой пирамиды. Затем было решено сделать более вместительную купольную пирамиду. Окончательный проект был просчитан в Центральном научно-исследовательском институте строительных конструкций им. В.А. Кучеренко в Москве. После этого на заводе «ЭГК Проект» в Нижнекамске по спецзаказу в течении 3,5 месяца были изготовлены стальные фермы опор. Диаметр основной трубы 325мм, раскосы: 219мм, 159мм, 119мм. Одна опора состояла из четырех ферм, соединяющихся фрикционными креплениями.

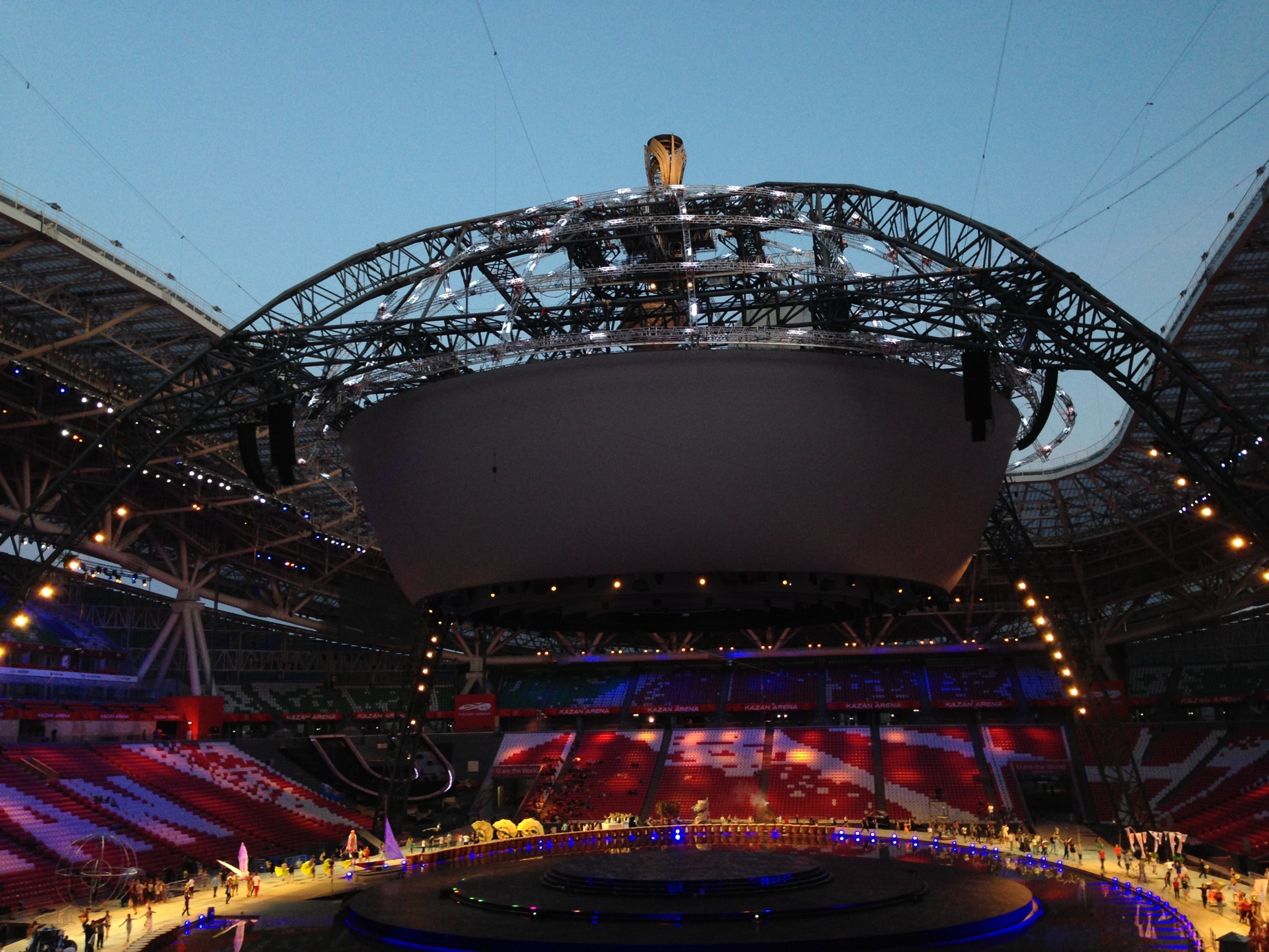

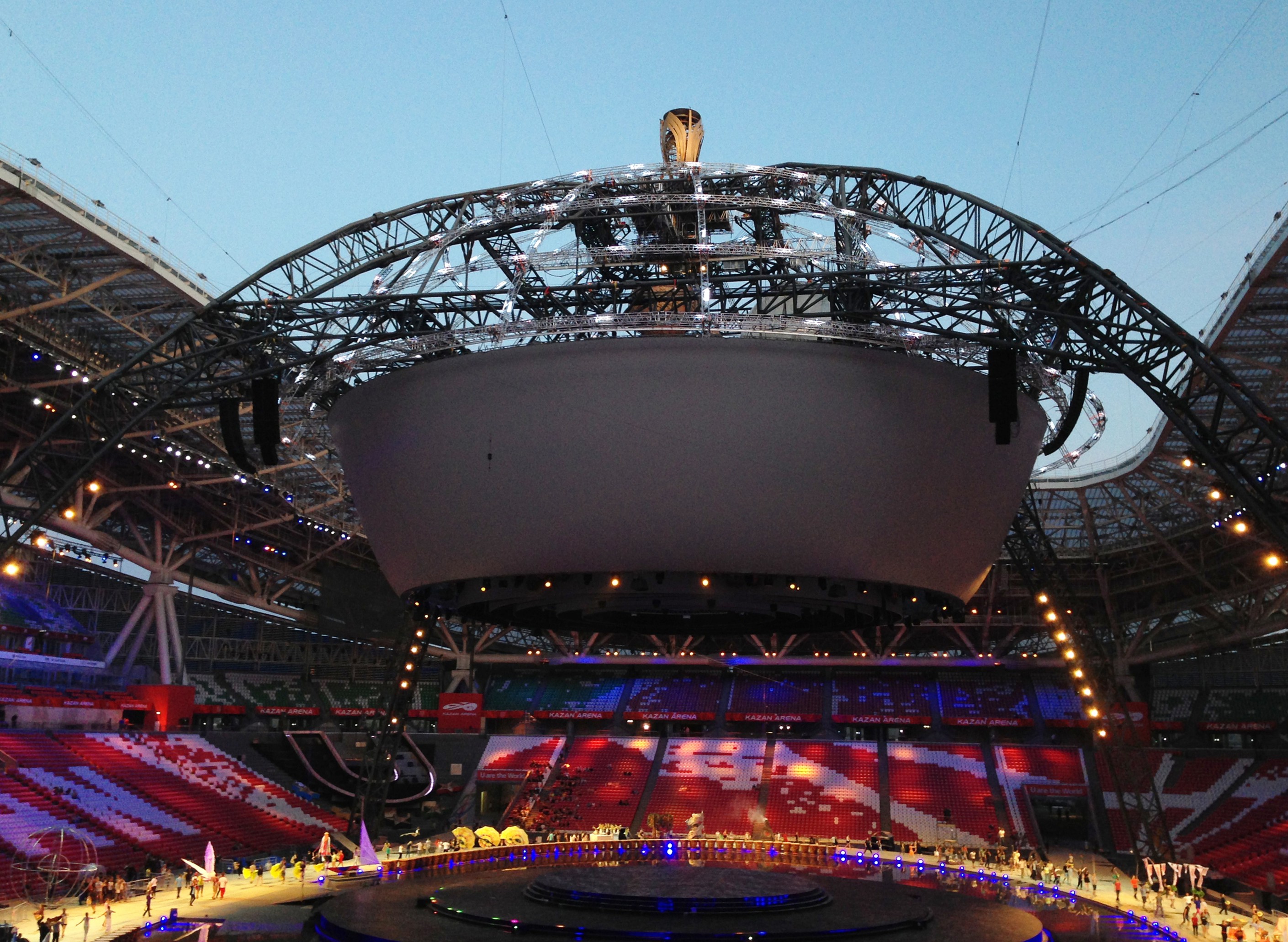

Возведение опор купола началось 5 марта с монтажа металлоконструкций, в котором было задействовано более 400 человек. На четырех гигантских опорах была подвешена огромная трансформируемая конструкция общим весом около 500 тонн. В ее верхней части был устроен купол, а над ним 6-тонная чаша для огня Универсиады. В куполе был задействован круг из ферм серии Т39 (производство MDM Technology) диаметром 15 метров, состоящий их 14 секторов. Общая высота всей конструкции составила более 60 метров, а вес закрепленного на ней оборудования 85 тонн.
Вся светодиодная подсветка сцены и трибун стадиона «Казань-Арена» была осуществлена силами отдела проката светотехнического оборудования «Лайтмастера» с помощью приборов производства MDM Technology.
SCREENMASTER: СВЕТОДИОДНЫЕ ЭКРАНЫ

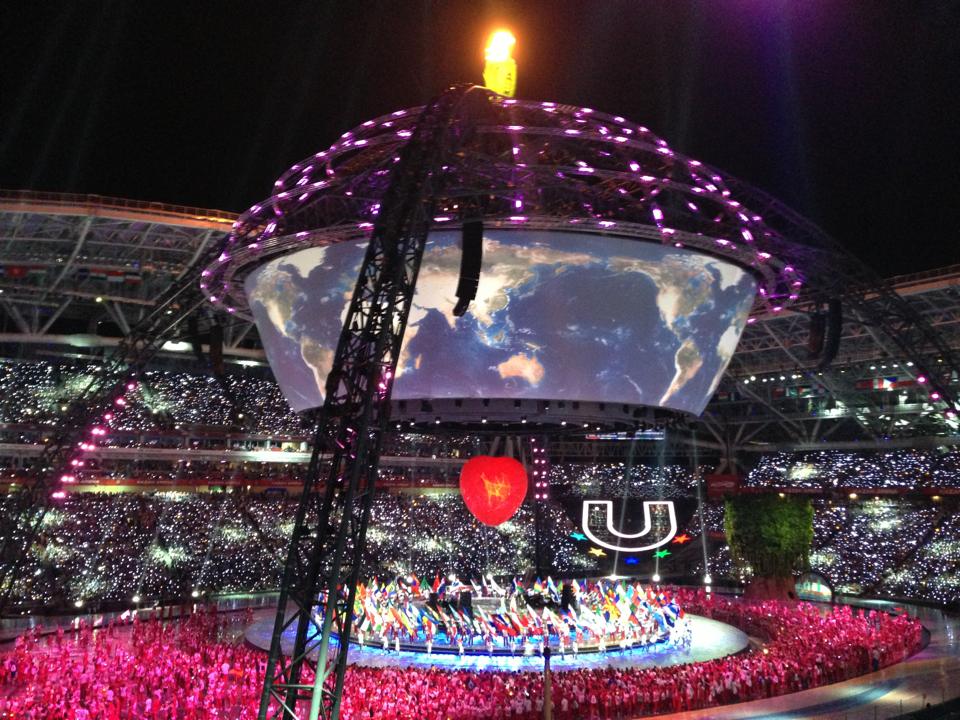

Компания Screenmaster на куполе пирамиды смонтировала светодиодный экран Lancer Electronic, изображавший меридианы и параллели земного шара. На высоте более 60 метров промышленными альпинистами за 10 дней было установлено 648 светодиодных видео-модулей повышенной яркости (5000 cd), работающих под открытым небом в сложных погодных условиях. Монтаж прошел успешно, так как еще за 3 месяца до Универсиады инженерами компании Screenmaster была разработана сложная система силовой и управляющей коммутации, на которую ушло 3 км кабеля. Кстати, все инженеры компании прошли спецобучение для работы на больших высотах и имеют соответствующие сертификаты, поэтому также участвовали в высотных монтажных работах.
PRESET-FX: СПЕЦЭФФЕКТЫ, ПИРОТЕХНИКА, САЛЮТ
Церемония открытия и закрытия Универсиады на «Казань-Арене» многим запомнилась и благодаря впечатляющим пиротехническим спецэффектам и салютам. Все оборудование было привезено, смонтировано и запущено компанией Preset-FX (компания ЗАО «Лайтмастер-Про» представляет торговую марку «Preset-FX»).
В общей сложности использовалось более 5000 профессиональных пиротехнических изделий для закрытых сцен и открытых стадионов, задействовано 140 блоков пиротехнической системы запуска на 4500 каналов, более 10 км сигнального пиротехнического кабеля, радиосистема для управления пиротехническими спецэффектам Galaxis, для эффекта тяжелого дыма использовались высокопроизводительные компактные генераторы тяжелого дыма Cryo-Fog Lux Solusion. Для эпизода «старт ракеты Гагарина» были задействованы мощные дымовые генераторы Orka Lux Solusion. На динамических декорациях были установлены автономные генераторы дыма Power-Tiny с радиоуправлением. Общий вес пиротехнического оборудования на «Казань-Арене» составил более 15 тонн.
Запуски пиротехники и салюта управлялись с пяти пультовых систем FireOne, также ранее используемого во время церемонии открытия и закрытия Олимпийских игр в Лондоне в 2012 году. Всего в команде пиротехников было задействовано 30 человек, часть из которых составляли партнеры Preset-FX высоко квалифицированные специалисты из компании «Пиротехническая коллекция», а также группа промышленных альпинистов, прошедшая инструктаж о работе с пиротехническими изделиями.
Монтаж пиротехнических изделий на крыше стадиона и на пирамиде проходил на высоте более 60 метров. Его вели профессиональные промышленные альпинисты в течение 15 дней. Для установки салюта на крыше арены, компанией Preset-FX были разработаны, а заводом MDM Technology протестированы и изготовлены специальные пиротехнические площадки и крепления, соответствующие самым высоким требованиям техники безопасности. В тесном взаимодействии с сотрудниками МЧС и всех департаментов безопасности были согласованы меры по обеспечению пожарной безопасности. Были привезены высокоэффективные современные средства пожаротушения (воздушно-эмульсионные огнетушители Самурай-6), которые, благодаря профессионализму сотрудников Preset-FX, так и остались не тронутыми.

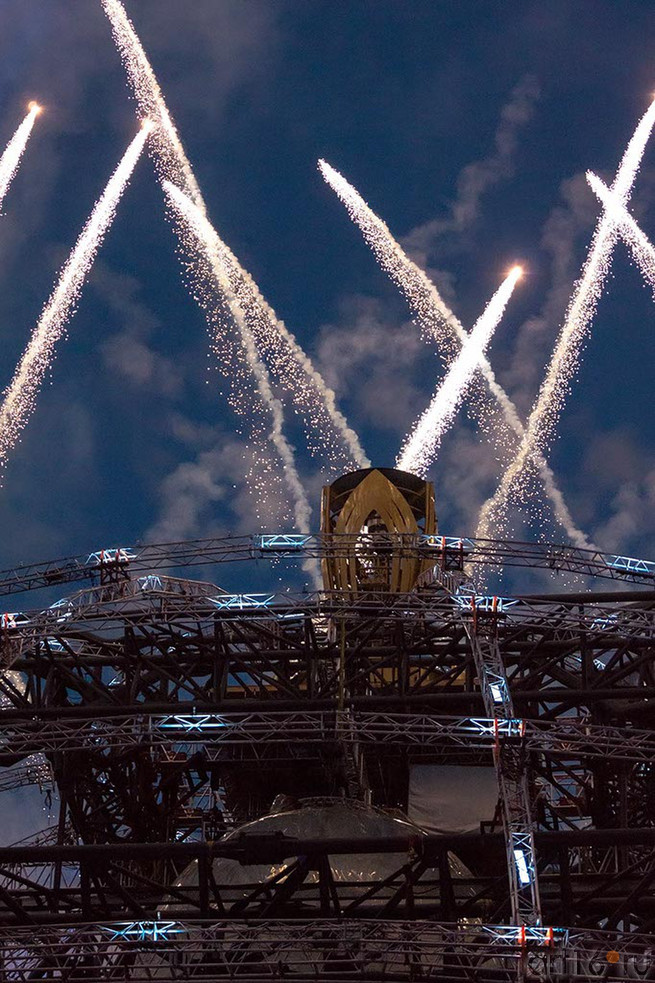

Огонь Универсиады, эффектно пробежавший искровой дорожкой по четырем опорам купольной пирамиды, и зажегший центральную чашу, был устроен с применением импульсных искристых малодымных фонтанов.
Эффект короткого замыкания на динамических декорациях в эпизоде «Наука» был разработан специально для этого шоу. Учитывая близкое нахождение артистов и одновременно необходимость достичь максимальной зрелищности, были произведены многочисленные тесты на полигоне и репетиции перед шоу.
Была разработана система крупномасштабного запуска пневматического конфетти. 200 модульных систем запуска конфетти, установленного на технических мостках под крышей стадиона по всему периметру, произвели единовременный залп. На зрителей и участников шоу было высыпано беспрецедентное число разноцветного конфетти – 100 кг.

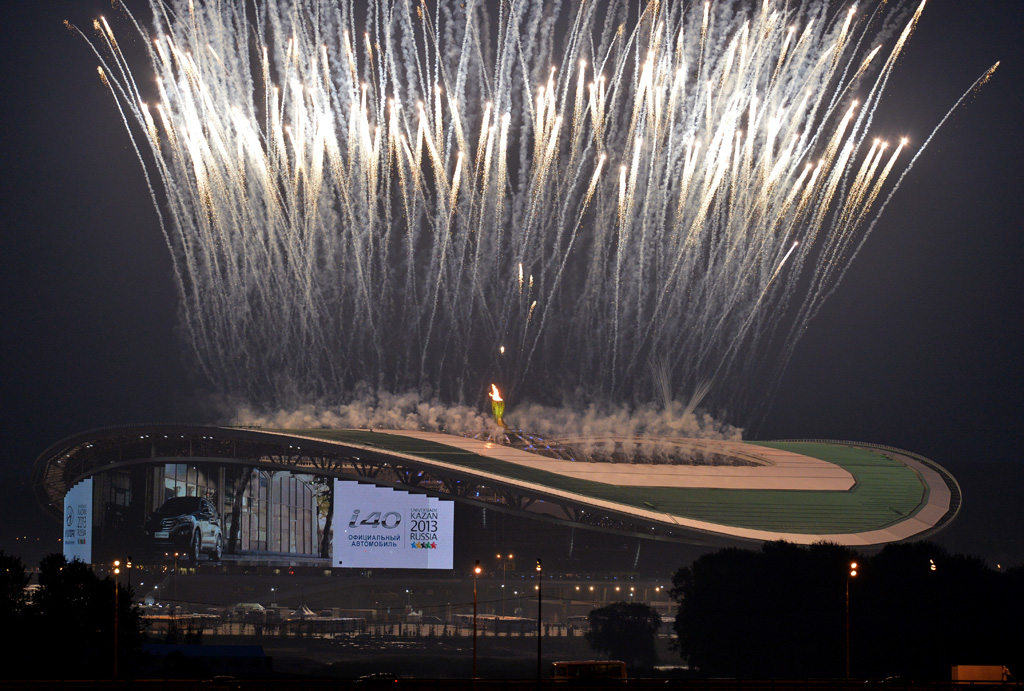

Финальный салют по периметру крыши «Казань-Арены» на церемонии открытия и закрытия Универсиады синхронизировался с помощью протокола Time-Code SMPTE, командам которого подчинялась пиротехническая система Fire-One. Общее визуальное восприятие фейерверка у зрителей было весьма велико, так как некоторые из салютных зарядов использовались в России впервые. Залповые «сеты» на церемониях открытия и закрытия отличались использованием разных пиротехнических изделий и изменением геометрии их запуска, для чего был проведен дополнительный высотный монтаж. Судя по восторженным отзывам присутствующих, слаженная работа Preset-FX, не оставила никого равнодушным.
