Коммутационно-распределительное устройство (КРУ) MDMT-1001

Коммутационно-распределительное устройство (КРУ) MDMT-1001 предназначено для профессионального использования. Данный прибор применяется для коммутации входного трехфазного напряжения. КРУ обеспечивает автоматическое отключение питания в случае превышения тока защиты выхода.
Конструктивно КРУ MDMT-1001 представляет собой отдельное устройство. Габаритные размеры блока выбраны в стандарте U8.

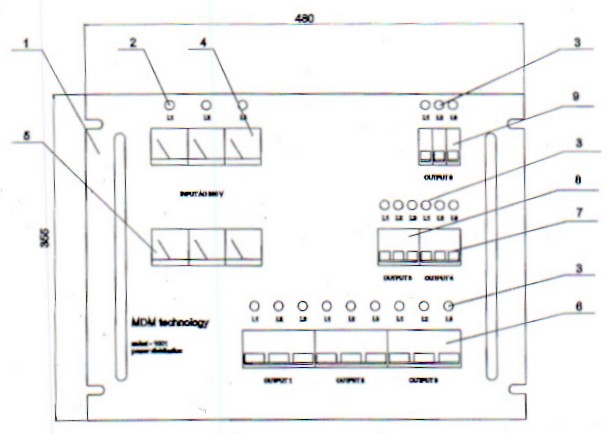

На лицевой панели блока (1) расположены:
- индикатор входного напряжения (2) (отдельно для каждой фазы)
- индикатор выходного напряжения для каждого из выходов (3) (отдельно для каждой фазы)
- вольтметры (4) для визуального наблюдения за величиной входного напряжения каждой из фаз
- амперметры (5) для визуального наблюдения за величиной тока на нагрузке
- три автоматических 3-х полюсных выключателя 100А (6) трехфазной нагрузки на клеммных колодках (12)
- два автоматических 3-х полюсных выключателя 32А (7) и 16А (8) трехфазной нагрузки на разъемах СЕЕ 32А 3P+N+PE (13) и 16А 3P+N+PE (14)
- три автоматических однополюсных выключателя 20А (9) однофазной нагрузки на разъемах ШР 20х3 (15).

.

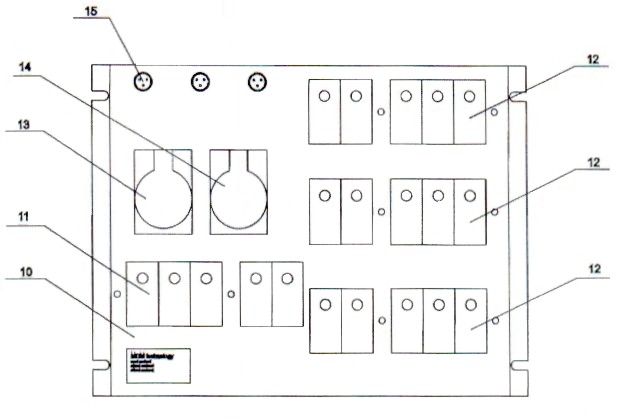

На задней панели блока (10) расположены:
- колодки для подключения входного трехфазного напряжения сети (11)
- колодки выходные (12) для подключения трехфазных устройств на 380В
- разъемы СЕЕ 32А 3P+N+PE (13) и 16А 3P+N+PE (14) выходные для подключения трехфазных устройств на 380В
- разъемы ШР 20х3 выходные (15) для подключения однофазных устройств на 220В.

Указание мер безопасности
1. Подключение и эксплуатацию КРУ производить квалифицированным техническим персоналом, со строгим соблюдением правил электробезопасности. При несоблюдении данных правил рекламации не принимаются и гарантия не сохраняется.
2. Работа с незаземленным КРУ категорически запрещена!
3. Подключение проводов, не снабженных клеммами, категорически запрещается.
4. Необходимо соблюдать маркировку нулевой и фазных клемм.
5. Перед началом подключения убедитесь, что питающий кабель обесточен.

Порядок подключения устройства
1. Выключить автоматические выключатели на передней панели КРУ.
2. Снять защитные кожухи с колодок (11) и (12).
3. Подключить устройства, требующие трехфазного напряжения питания, к выходным колодкам (12).
4. Момент затяжки гаек на колодках (12) составляет 4÷5 кгс/м. Для затяжки использовать трубчатый ключ с динамометром.
5. Установить защитные кожухи на колодки (12).
6. Подключить устройства трехфазного напряжения к разъемам СЕЕ 3P+N+PE 32А (13) и 16А (14).
7. Подключить устройства однофазного напряжения к разъемам ШР 20х3 (15).
8. Подключить питающий кабель к контактам колодки (11). Сечение каждой жилы должно быть не менее 70 кв.мм. В первую очередь подключается провод заземления!
9. Гайки входной колодки затянуть с моментом 6÷8 кгс/м. Для затяжки использовать трубчатый ключ с динамометром.
10. Установить защитный кожух на колодки (11).

Порядок работы с устройством
1. Подать напряжение питания на кабель, подключенный к колодке (11). При этом должны загореться все три индикатора (2) на передней панели. Кроме того, стрелочные приборы (4) покажут величину напряжения каждой фазы. Значения величин должны соответствовать номинальному напряжению!
2. Подать питание на трехфазные и (или) однофазные устройства, включив автоматические выключатели (6), (7), (8) или (9) на передней панели. При включении каждого автоматического выключателя должны загореться три индикатора (3) над ними, при включении трехфазной нагрузки или один индикатор при включении однофазной нагрузки. Одновременно с включением каких-либо устройств стрелочные индикаторы (5) покажут величину тока нагрузки.
3. При превышении тока защиты, подключенного к блоку устройства, сработает автоматический выключатель этого устройства.
Внимание! Выключать автоматический выключатель разрешается только после устранения причин избыточного энергопотребления.
