Коммутационно-распределительное устройство MDMT-1018
Коммутационно-распределительное устройство (КРУ) MDMT-1018 предназначено для профессионального использования. Данный блок применяется для дискретного включения осветительного оборудования и распределения включения осветительного оборудования и распределения нагрузки мощностью 5,5 кВт по каждому из 18 каналов. КРУ обеспечивает автоматическое отключение питания в случае превышения тока защиты выхода или короткого замыкания.
Устройство КРУ MDMT-1018 представляет собой отдельное устройство. Габаритные размеры блока выбраны на стандарте U3.

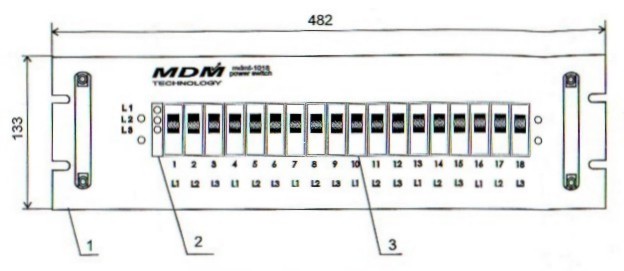

На передней панели блока (1) расположены:
- Индикатор наличия фаз (2)
- 18 однополюсных автоматических выключателей (3) на 25А (по 6 выключателей на каждую из фаз L1, L2, L3).

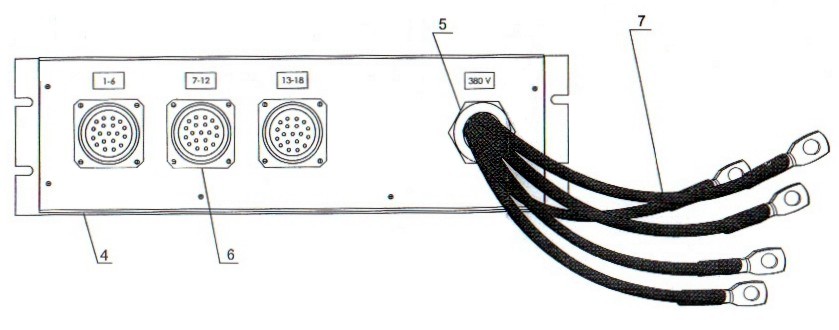

На задней панели блока (4) расположены:
- Ввод (5) питающего кабеля (7), состоящего из пяти отдельных проводов
- Три разъема Socapex STM-19PFS (6) для подключения.
Указание мер безопасности
Подключение и эксплуатацию КРУ MDMT-1018 производить квалифицированным техническим персоналом, со строгим соблюдением правил электробезопасности. При несоблюдении данных правил, рекламации не принимаются и гарантия не сохраняется.
Работа с незаземленным блоком категорически запрещена!
Перед началом подключения убедитесь, что питающий кабель обесточен.
Порядок подключения блока
1. Выключить автоматические выключатели на передней панели КРУ MDMT-1018.
2. Подключить питающий кабель (7) к 3-х фазному источнику питания в соответствии с цветовой маркировкой, указанной в таблице №2.
3. ВНИМАНИЕ! В первую очередь подключать жилу заземления (желто-зеленого цвета).
Порядок работы с блоком
1. Подключить внешние устройства к разъемам 6.
2. Подать напряжение питания на кабель (7). При этом должны загореться все три индикатора (2) на передней панели.
3. Подать питание на внешние устройства, включив автоматический выключатель соответствующего канала (3) на передней панели КРУ. При повышении тока защиты или короткого замыкания, подключенного к блоку устройство, отключится автоматический выключатель этого канала.
4. ВНИМАНИЕ! Включать автоматический выключатель разрешается только после устранения причин избыточного энергопотребления или короткого замыкания.
Таблица №1. Назначение контактов выходного разъема
№ контакта |
Назначение контактов выходного разъема 1-6 |
Назначение контактов выходного разъема 7-12 |
Назначение контактов выходного разъема 13-18 |
1 |
канал №1 |
канал №7 |
канал №13 |
2 |
ноль |
ноль |
ноль |
3 |
канал №2 |
канал №8 |
канал №14 |
4 |
ноль |
ноль |
ноль |
5 |
канал №3 |
канал №9 |
канал №15 |
6 |
ноль |
ноль |
ноль |
7 |
канал №4 |
канал №10 |
канал №16 |
8 |
ноль |
ноль |
ноль |
9 |
канал №5 |
канал №11 |
канал №17 |
10 |
ноль |
ноль |
ноль |
11 |
канал №6 |
канал №12 |
канал №18 |
12 |
ноль |
ноль |
ноль |
13 |
заземление |
заземление |
заземление |
14 |
заземление |
заземление |
заземление |
15 |
заземление |
заземление |
заземление |
16 |
заземление |
заземление |
заземление |
17 |
заземление |
заземление |
заземление |
18 |
заземление |
заземление |
заземление |
Таблица №2. Цветовая маркировка вводного силового кабеля
Наименование проводника
| Цветовое обозначение |
L1
| черный |
L2
| красный |
L3
| синий |
ноль
| белый |
земля
| желто-зеленый |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Входное трехфазное напряжение, В
| 380 |
Выходное напряжение каждого канала, В
| 220 |
Максимальный входной ток на канал, А
| 25 |
Количество каналов, шт.
| 18 |
Максимальная мощность каждого канала, кВт
| 5,5 |
Частота сети, Гц
| 50 |
Габариты (ширина, высота, глубина), мм
| 480х133х304 |
Вес, кг
| 12 |
