Светодиодный излучатель MDMT-5008

Светодиодный излучатель MDMT-5008 (в дальнейшем – прибор) предназначен для профессионального использования. Данный прибор применяется в архитектурно-художественной, концертно-театральной и интерьерной подсветке для создания целого спектра световых композиций. В приборе применены сверхяркие светодиоды четырех основных цветов: красный (R), зеленый (G), голубой (B) и белый (W), что позволяет получить широчайшую цветовую гамму в 16,5 миллионов цветов. Наличие белых светодиодов позволяет добиться более чистого и более мощного белого цвета, а при использовании совместно с RGB – придает освещению пастельные тона. Набор светодиодных излучателей позволяет собрать матрицу (экран) произвольных форм и размеров или использовать, как отдельные элементы типа «световой короб», световой танцпол, подсветка декораций и т.д. Управление приборами может осуществляется как от ТV сигнала, формируя ТV изображение, так и от внешнего DMX сигнала, формируя RGB изображение. Светодиодный излучатель MDMT-5008 применяется только совместно с контроллером и блоком питания MDMT-5400. Использование прибора с другими источниками питания НЕДОПУСТИМО!



Светодиодный излучатель представляет собой устройство, в котором к основанию (4) с помощью стоек (10) прикреплена плата излучателя (1) и поверх его защита (9) из прозрачного поликарбоната. Кроме того, на основании имеются 4 стойки (8) для крепления излучателя к стене или другой поверхности.



На лицевой стороне платы излучателя (1) установлены 32 RGB (2) и 32 White (3) светодиодов. Сверху платы закреплена защита (9) из прозрачного поликарбоната. Ячейка, состоящая из 4 RGB светодиодов, образует один пиксель при формировании TV изображения, а ячейка, состоящая из 4 RGB и 4 White светодиодов, образует один пиксель при формировании RGB изображения.







- вид сбоку









На тыльной стороне прибора на основании (4) имеются два разъема RJ-45: 5 - вход DMX, 7 - выход DMX сигнала для
подключения кабеля управления и питания, а также защитный кожух (6). Светодиодные излучатели соединяются между собой и блоком питания посредством кабеля UTP.







ПРАВИЛА ЭКСПЛУАТАЦИИ

Указание мер безопасности
5.1.1 Подключение и эксплуатацию светодиодных излучателей производить квалифицированным техническим персоналом, со строгим соблюдением правил электробезопасности. При несоблюдении данных правил, рекламации не принимаются и гарантия не сохраняется.
5.1.2 Металлоконструкции, к которым крепится прибор, должны быть заземлены и не иметь наведенного напряжения, во избежание выхода излучателя из строя и поражения электрическим током.

Подготовка прибора к работе
1 Распаковать излучатели.
2. Соединить их в линейку, посредством кабелей UTP через разъемы RJ-45 (5,7) между собой, в соответствии с
запланированной адресацией и закрепить. Подключить собранную линейку излучателей к блоку питания MDMT-5400

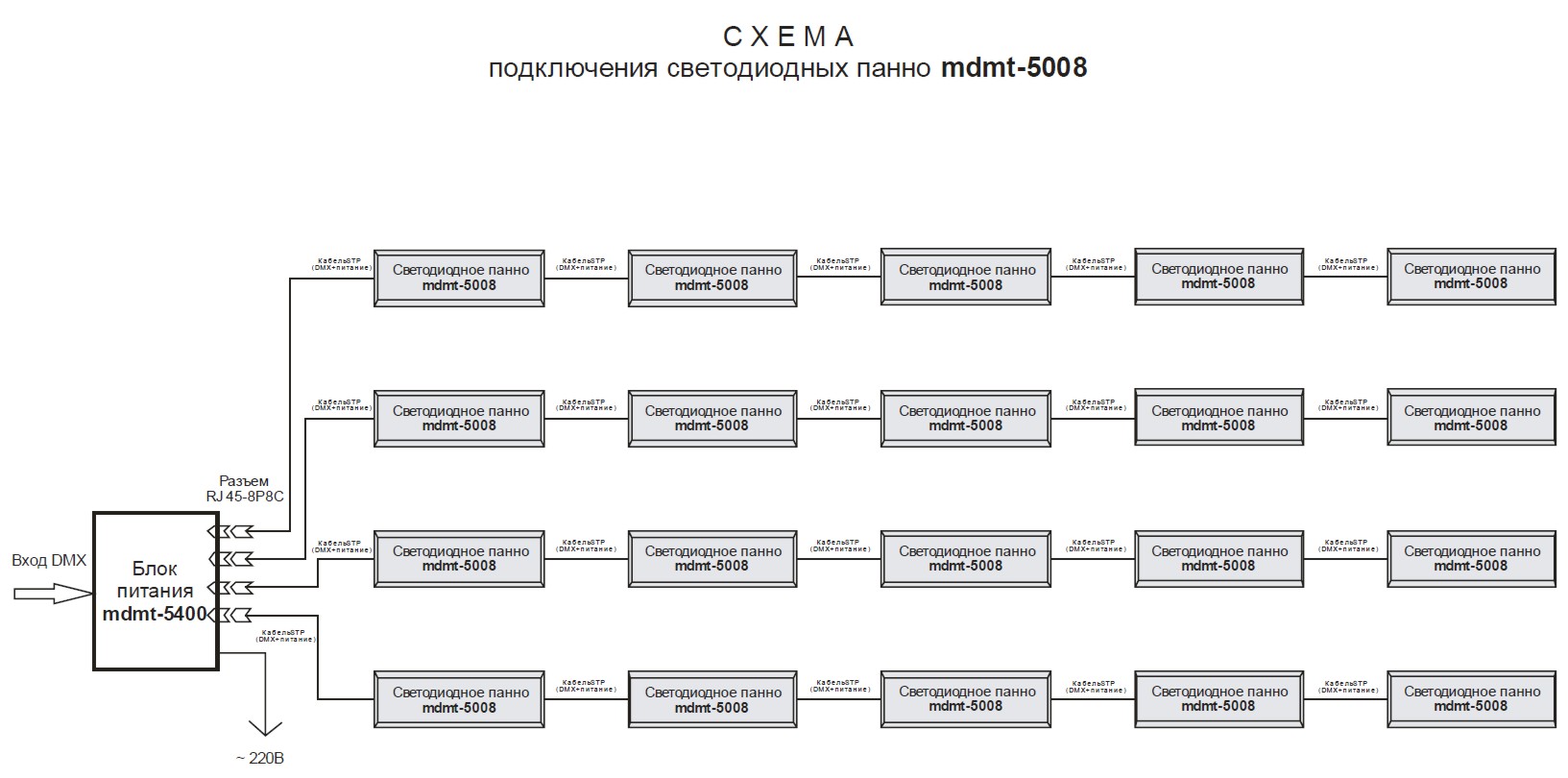

(одновременно можно подсоединить к блоку питания до 4-х линеек по 5 светодиодных излучателей в каждой, см. схему).
3. Подсоединить к блоку питания MDMT-5400 кабель управления DMX.
4. Подсоединить блок питания к источнику 220В посредством ШР 20х3.
5. Подать напряжение на блок питания.

Порядок работы с устройством
Режимы и варианты управления светодиодным излучателем описаны в паспорте на блок питания MDMT-5400.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение сети, В	DC 24±5%
Потребляемая мощность, Вт	8
Управление	внешний DMX-512 1990г.
Количество каналов управления	32
Диапазон рабочих температур, °С	от -15 до +30
Исполнение	IP 44
Габаритные размеры, мм	270x132x33
Вес одного излучателя, г	500
