Блок питания со встроенным контроллером MDMT-5200

Блок питания со встроенным контроллером MDMT-5200
предназначен для использования совместно с излучателями
MDMT-5005 и позволяет создавать различные световые
эффекты.
Контроллер блока питания позволяет управлять приборами на
288 DMX каналов при прямой адресации.
Одновременно к блоку питания MDMT-5200 можно подключить
до 72-х излучателей MDMT-5005.









На передней панели блока расположены:

• Разъемы подключения кабеля управления DMX (IN, OUT) (1)
• Выключатель питания (2).
• DIP-переключатель для задания DMX адреса и выбора режима
работы блока (3).
• Светодиод индикации наличия DMX сигнала (4).





На задней панели блока расположены:

• Кабельный ввод с кабелем питания (5) и разъемом ШР 20х3.
• Розетка ШР 20х3 (6) для подключения других блоков питания
типа MDMT-5000, MDMT-5400 и т.д.
• Выходные разъемы 1-4 типа RJ-45 для подключения излучателей
(7).
• Скоба (8) для установки страховочного троса.
На боковой стороне блока питания имеются резьбовые
втулки М10 для возможности подвеса блока (9).





Указание мер безопасности:

1. Подключение и эксплуатацию блока питания производить квалифицированным техническим персоналом, со строгим
соблюдением правил электробезопасности. При несоблюдении данных правил, рекламации не принимаются и гарантия не сохраняется.
2. Металлоконструкции, к которым крепится прибор, должны быть заземлены и не иметь наведенного напряжения, во избежание выхода блока из строя.
3. Подключение излучателей и кабелей управления DMX сигнала производить только при отключенном блоке питания.



Подготовка блока питания к работе:

1. Подсоединить к выходным разъемам (7) на задней панели блока питания необходимое количество излучателей MDMT-5005 (от одного до 18-ти на каждый выход) посредством кабеля UTP.
2. Подсоединить кабели управления DMX к разъемам (1).
3. Выбрать режим работы контроллера DIP-переключателем (3). Начальное положение DIP-переключателей соответствует значению «0001» В этом случае контроллер управляется по 288 каналам прямой адресации, подключенных к нему излучателей, причем номера каналов на выходных разъемах (7) распределяются следующим образом:
- выход № 1 – с 1 по 72 канал;
- выход № 2 – с 73 по 144 канал;
- выход № 3 – со 145 по 216 канал;
- выход № 4 – с 217 по 288 канал.
4. Подсоединить блок питания к источнику 220В посредством кабеля питания (5) с ШР 20х3.
5. Подать напряжение на блок питания. Блок питания готов к применению.

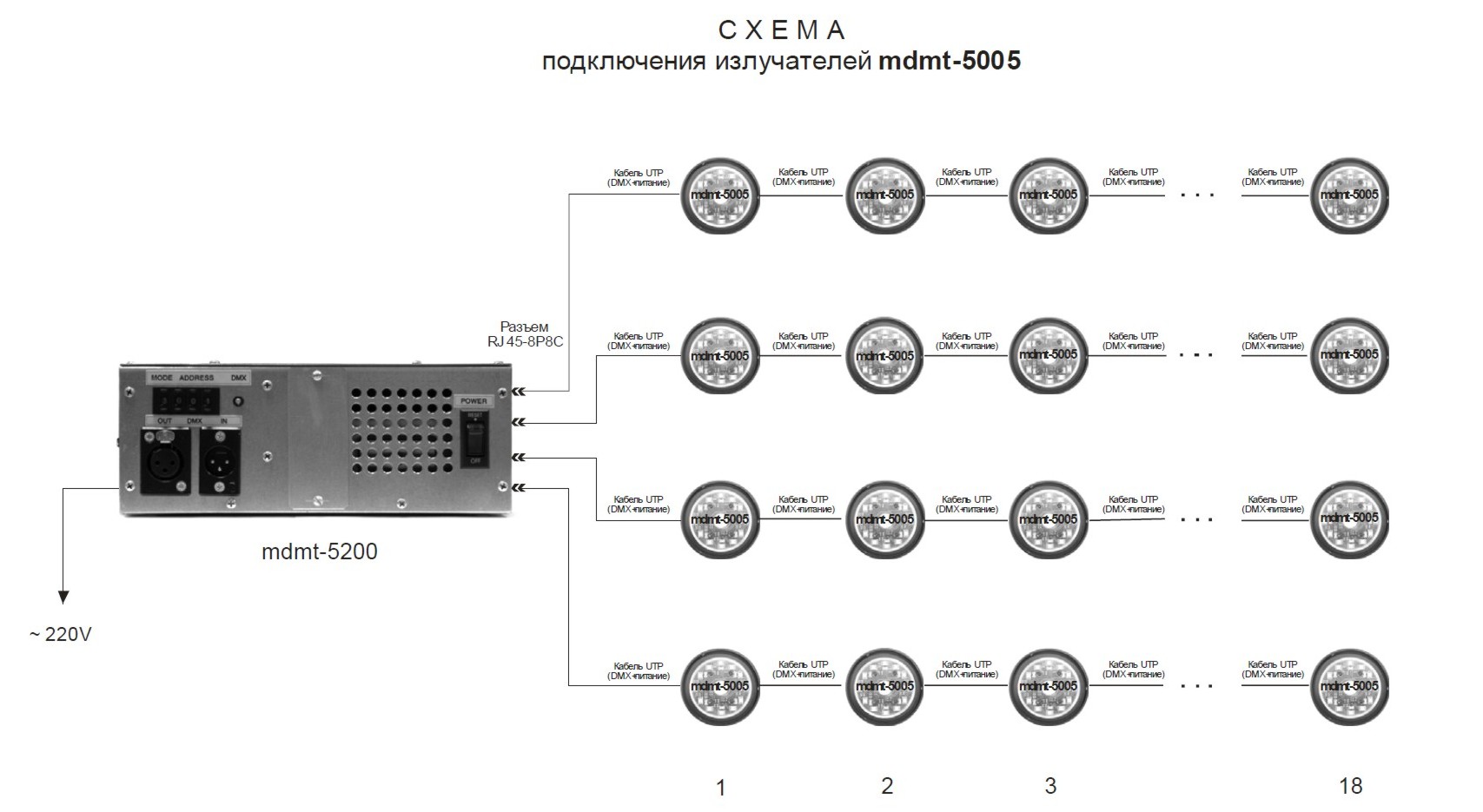

Вариант схемы подключения излучателей MDMT-5005 показан на рисунке ниже:



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение сети, В	220(±10%)
Потребляемая мощность, Вт	350
Управление контроллером	DMX-512 1990г.
Количество каналов управления контроллера	до 512
Диапазон рабочих температур, °С	от -15 до +30
Исполнение	IP 44
Габаритные размеры, мм	330х210х80
Вес, кг	2,1
