Блок питания со встроенным контроллером MDMT-5400

Блок питания со встроенным контроллером MDMT-5400 предназначен для использования совместно со светодиодными излучателями
MDMT-5008 и позволяет создавать различные световые эффекты.
Контроллер блока питания позволяет управлять приборами в четырех режимах MODE:
• 480 DMX каналов без адресации или в режиме «VIDEO»
• 4 DMX канала управления внутренней программой с адресацией
• 80 DMX каналов управления внутренней программой с адресацией
• 160 DMX каналов управления внутренней программой с адресацией



Одновременно к блоку питания MDMT-5400 можно подключить до 4-х линеек по 5 светодиодных излучателей в каждой.





На передней панели блока расположены:

• Разъемы подключения кабеля управления DMX (IN, OUT) (1)
• Выключатель питания (2).
• DIP-переключатель для выбора режима работы блока и задания
DMX адреса (3).
• Светодиод индикации наличия DMX сигнала (4).







На задней панели блока расположены:

• Кабельный ввод с кабелем питания (5) и разъемом ШР 20х3.
• Розетка ШР 20х3 (6) для подключения других блоков питания типа
MDMT-5400, MDMT-5200 и т.д.
• Выходные разъемы типа RJ 45-8Р8С 1-4 для подключения светодиодных излучателей (7).
• Скоба (8) для установки страховочного троса.







На боковой стороне блока питания имеются резьбовые втулки М10 для возможности подвеса блока (9), а также капроновая ручка (10) для переноски блока.





Указание мер безопасности

1. Подключение и эксплуатацию блока питания производить квалифицированным техническим персоналом, со строгим
соблюдением правил электробезопасности. При несоблюдении данных правил, рекламации не принимаются и гарантия не сохраняется.
2. Металлоконструкции, к которым крепится прибор, должны быть заземлены и не иметь наведенного напряжения, во избежание выхода блока из строя и поражения электрическим током.
3. Подключение светодиодных излучателей и кабелей управления DMX сигнала производить только при отключенном блоке питания.

Подготовка блока питания к работе
1. Подсоединить к выходным разъемам (7) на задней панели блока питания необходимое количество светодиодных излучателей (на каждый разъем линейку от одного до пяти излучателей).
2. Подсоединить кабели управления DMX к разъемам (1).
3. Выбрать режим работы контроллера DIP-переключателем (3).
4. Подсоединить блок питания к источнику 220В посредством кабеля питания (5) с ШР 20х3.
5. Подать напряжение на блок питания.
Блок питания готов к применению.

РАБОТА С БЛОКОМ ПИТАНИЯ

Режимы работы контроллера.
Режимы переключателя «MODE» и «ADDRESS»

1. Переключатель «MODE» в положении «0», переключатель «ADDRESS» в положении «000» - VIDEO-режим.
Режим цвета RGB.
     - 1 пиксель – 4 R,G,B светодиода (3 канала)
     - 8 пикселей на излучателе (24 канала)
     - 40 пикселей в линейке (120 каналов)
     - 160 пикселей в блоке (480 каналов).
В этом случае контроллер управляется по 480 каналам, подключенных к нему излучателей, причем номера каналов на выходных разъемах (7) распределяются следующим образом:
     - выход № 1 – с 1 по 120 канал;
     - выход № 2 – со 121 по 240 канал;
     - выход № 3 – с 241 по 360 канал;
     - выход № 4 – с 361 по 480 канал.
Управление по DMX возможно только одним блоком питания MDMT-5400 (20 излучателей).

2. Переключатель «MODE» в положении «1», переключатель
«ADDRESS» в положении «001-509» - RGBW-режим.
Режим цвета RGBW.
     - 1 пиксель на блок (4 канала R,G,B,W), все 20 излучателей
блока управляются параллельно.
В этом случае контроллер управляется по 4-м каналам на каждом из выходов:
     - 1 канал – красный (от 0 до 255);
     - 2 канал – зеленый (от 0 до 255);
     - 3 канал – синий (от 0 до 255);
     - 4 канал – белый (от 0 до 255).
Управление по DMX возможно 128-ю блоками питания MDMT-5400 (2560 излучателей).

3. Переключатель «MODE» в положении «2», переключатель «ADDRESS» в положении «001-509» - RGBW-режим.
Режим цвета RGBW.
     - 1 пиксель – 1 излучатель (4 канала R,G,B,W)
     - 5 пикселей в линейке (20 каналов)
     - 20 пикселей на блок (80 каналов).
В этом случае контроллер управляется по 80 каналам:
     - выход № 1 – с 1 по 20 канал:
           1-4 канал – 1-й излучатель;
           5-8 канал – 2-й излучатель и т.д.
     - выход № 2 – с 21 по 40 канал:
           21-24 канал – 6-й излучатель;
           25-28 канал – 7-й излучатель и т.д.
     - выход № 3 – с 41 по 60 канал:
           41-44 канал - 11-й излучатель;
           45-48 канал - 12-й излучатель и т.д.
     - выход № 4 – с 61 по 80 канал:
           61-64 канал - 16-й излучатель;
           65-68 канал - 17-й излучатель и т.д.
Управление по DMX возможно 6-ю блоками MDMT-5400 (120 излучателей) либо 7-ю блоками (128 излучателей).

4. Переключатель «MODE» в положении «3», переключатель «ADDRESS» в положении «001-501» - RGBW-режим.
Режим цвета RGBW.
     - 1 пиксель – половина излучателя (4 канала R,G,B,W)
     - 2 пикселя на излучателе (8 каналов)
     - 10 пикселей в линейке (40 каналов)
     - 40 пикселей на блок (160 каналов).
В этом случае контроллер управляется по 160 каналам:
     - выход № 1 – с 1 по 40 канал:
           1-4 канал – первая половина 1-го излучателя;
           5-8 канал – вторая половина 1-го излучателя;
           9-12 канал - первая половина 2-го излучателя;
           13-16 канал - вторая половина 2-го излучателя и т.д.
     - выход № 2 – с 41 по 80 канал:
           41-44 канал - первая половина 6-го излучателя;
           45-48 канал - вторая половина 6-го излучателя;
           49-52 канал - первая половина 7-го излучателя и т.д.
     - выход № 3 – с 81 по 120 канал:
           81-84 канал – первая половина 11-го излучателя;
           85-88 канал – вторая половина 11-го излучателя;
           89-92 канал – первая половина 12-го излучателя и т.д.
     - выход № 4 – со 121 по 160 канал:
           121-124 канал – первая половина 16-го излучателя;
           125-128 канал – вторая половина 16-го излучателя;
           129-132 канал – первая половина 17-го излучателя и т.д.
Управление по DMX возможно 3-мя блоками MDMT-5400 (60 излучателей) либо 4-мя блоками (64 излучателя).

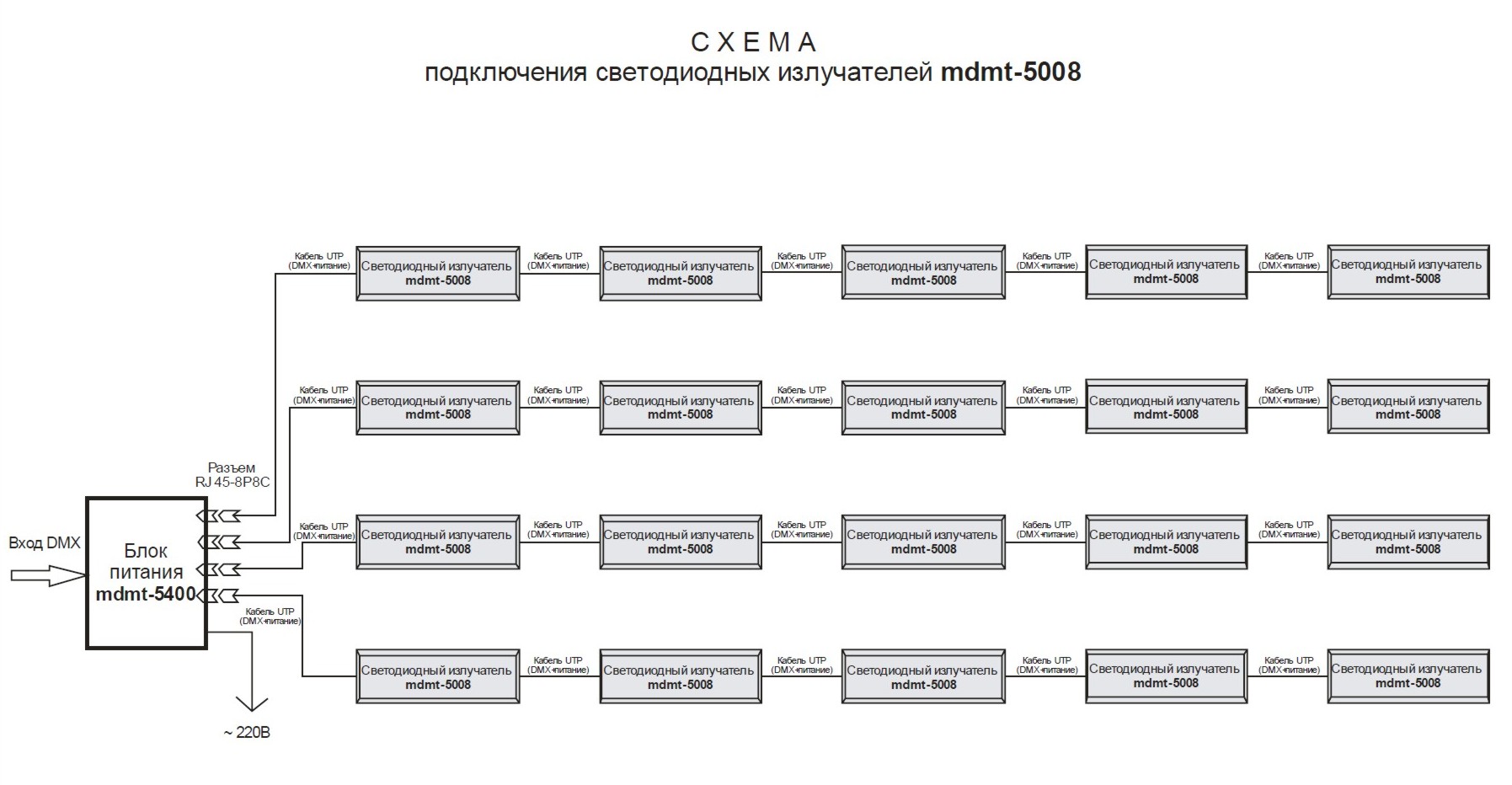

Вариант схемы подключения светодиодных излучателей MDMT-5008 показан на рисунке ниже.

Внимание! Для обеспечения работоспособности излучателей и исключения значительного падения напряжения на конечном излучателе допустима следующая длина кабеля UTP:
     - от блока питания MDMT-5400 до первого излучателя MDMT-5008 – не более 15 метров;
     - между излучателями MDMT-5008 в линейке – произвольная, при условии, что общая длина кабеля не превысит
20 метров.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение сети, В	220(±10%)
Потребляемая мощность, Вт	160
Управление контроллером	DMX-512 1990г.
Количество каналов управления контроллера	до 512
Диапазон рабочих температур, °С	от -15 до +30
Исполнение	IP 44
Габаритные размеры, мм	330х210х80
Вес, кг	2,9
