Осветительный комплекс LM-TV40
Профессиональный комплекс светотехнического оборудования для использования на телевидении, в шоу программах и для архитектурной подсветки. Комплекс включает в себя:
-
прожектор LM-TV40F - конструктивно объединенный в один корпус с электронным блоком питания.
-
диммер LM-TV40D - механический темнитель света;
-
скроллер LM-TV40S – прибор автоматической смены светофильтров (до 256 цветов).
Прожектор комплекса рассчитан на применение ламп HMI-4000 и HMI-2500Вт (российский аналог – лампы типа ДРИШ). При этом требуемые электрические параметры для конкретной лампы устанавливаются автоматически. Оптическая система высокого качества с линзой Френеля диаметром 350 мм обеспечивает равномерность луча в широком диапазоне углов. Прибор автоматически переводит лампу в режим 70% от мощности (режим Standbay) при закрытии механического темнителя. Комплекс управляется с единой панели управления, смонтированной на задней стенке LM-TV40F или от внешнего сигнала DMX512. Электропитание комплекса осуществляется от однофазной сети 220В, что позволяет подключать его как к стационарным системам энергоснабжения, так и к большинству мобильных генераторов. Конструкция корпуса прибора брызгозащещенная, что допускает его применение при небольшом дожде. Комплекс LM-TV40 сертифицирован в системе РосТест.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
в сборе |
LM-TV40F
(1) |
LM-TV40D
(2) |
LM-TV40S
(3) |
Напряжение, В |
|
220 |
DC 24 |
DC 24 |
Частота сети, Гц |
50/60 |
Потребляемая мощность, Вт |
2865;
4465 |
2800;
4400 |
15 |
50 |
Управление |
DMX 512 1990 г. |
Габаритные размеры, мм |
800х890
х725 |
470х780
х685 |
100х595
х480 |
250х765
х725 |
Вес, кг |
60 |
48 |
4 |
8 | |

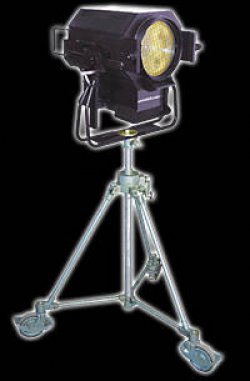

ПРОЖЕКТОР
Профессиональный прожектор для использования на телевидении, в шоу-программах и для архитектурной подсветки. Прожектор разработан с применением ламп HMI-4000 и HMI-2500 (российский аналог - лампы типа ДРИШ). При этом требуемые электрические параметры для конкретной лампы устанавливаются автоматически. Применение высококачественной линзы Френеля диамтером 350 мм из температуростойкого стекла, стеклянный отражатель, простая и в то же время надежная система юстировки обеспечивает высокую интенсивность и равномерность луча в широком диапазоне углов раскрыва. Электронный блок питания конструктивно совмещен с корпусом прожектора. Электропитание комплекса осуществляется от однофазной сети 220 В, что позволяет подключать его как к стационарным системам энергоснабжения, так и к большинству мобильных генераторов. В блоке питания применена принудительная вентиляция с регулируемой скоростью вращения вентиляторов и пониженным уровенем шума, что существенно для установки прибора в студии. Предусмотрен режим регулировки тока лампы от 70% до 100%. Прибор оснащен прочной трубчатой лирой, перемещаемой вдоль продольной оси прибора, что позволяет балансировать его при установке дополнительного оборудования - диммера LM-TV40D и скроллера LM-TV40S. LM-TV40F управляется с панели управления, смонтированной на задней стенке или от внешнего сигнала DMX512. Конструкция корпуса прибора брызгозащищенная, что допускает его применение при небольшом дожде. Прибор LM-TV40F сертифицирован в системе РосТест.

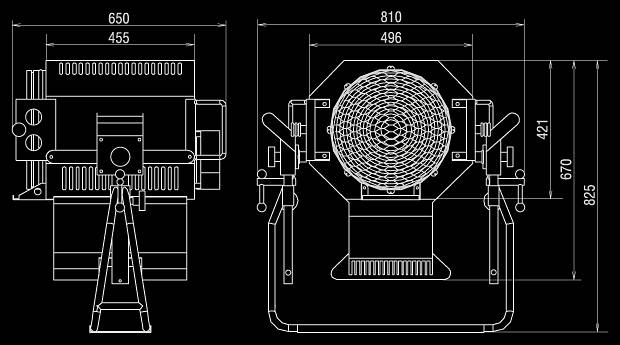

Габаритные размеры

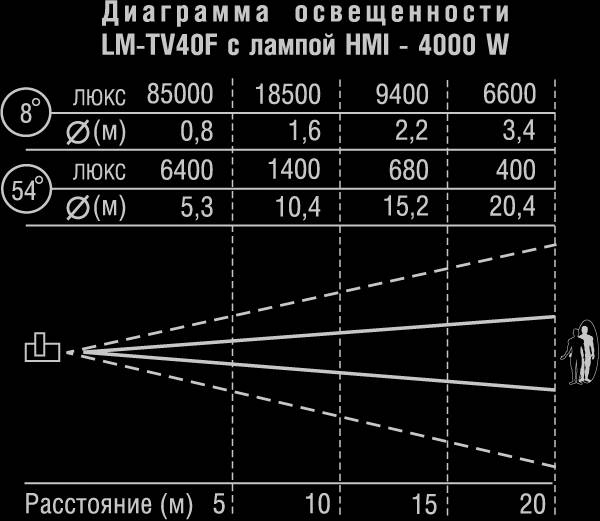

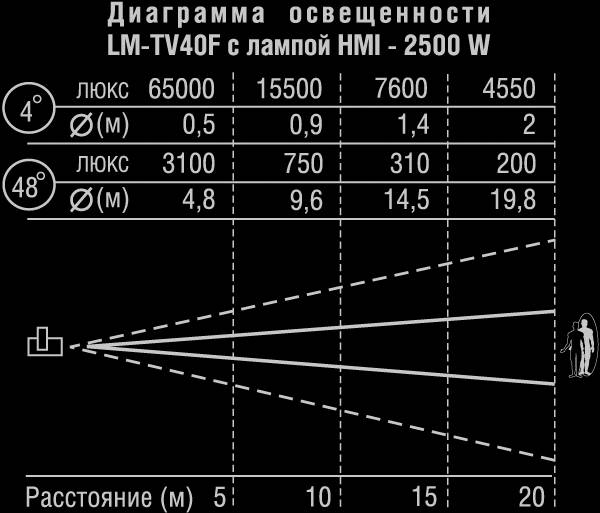

Диаграмма освещенности

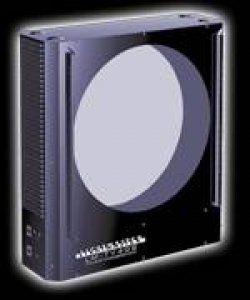

СКРОЛЛЕР
Профессиональный прибор смены светофильтров (скроллер) для прожектора LM-TV40F. В скроллере применена система из двух полотен светофильтров, каждое из которых допускает применение до 16 фильтров. Таким образов, максимально возможное количество получаемых цветов - 256. Возможна установка FROST-фильтров, что позволяет менять не только цвет, но и оплучать световое пятно с разной степенью "размывки". Надо отметить, что светофильтры подвергаются воздействию высокой температуры, поэтому в LM-TV40S применены фильтры ROSCO SUPERGEL. Для смягчения теплового воздействия введена система принудительной вентиляции, которая разработана с учетом обеспечения допустимых шумовых характеристик прибора. LM-TV40S выполнен в металлическом ударопрочном корпусе, имеет стандартное DMX 512 управление и питание о внешнего источника 24 В. Конструкция корпуса прибора брызгозащищенная, что допускает его применение при небольшом дожде.

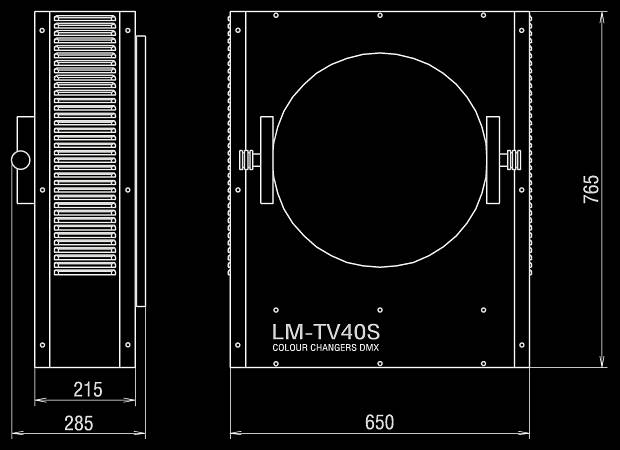

Габаритные размеры

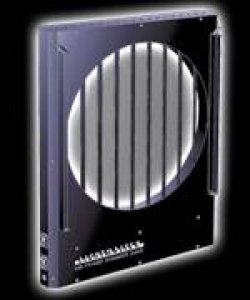

ДИММЕР
Профессиональный механический щелевой темнитель (диммер) света для прожектора LM-TV40F. Темнитель обеспечивает плавное изменение яркости прожектора с хорошей равномерностью по световому полю, которое достигается применением большого количества затемняющих элементов. Специальная форма и температуростойкое покрытие этих жлементов обеспечивают надежную работу при высоких температурных нагрузках без применения принудительной вентиляции. Максимальная частоат работы 8 Гц позволяет получить стробоскопический эффект. LM-TV40D выполнен в металлическом корпусе, имеет стандартное DMX 512 управление и питание от внешнего истоничка 24 В. Конструкция корпус адопускает его применение при небольшом дожде.

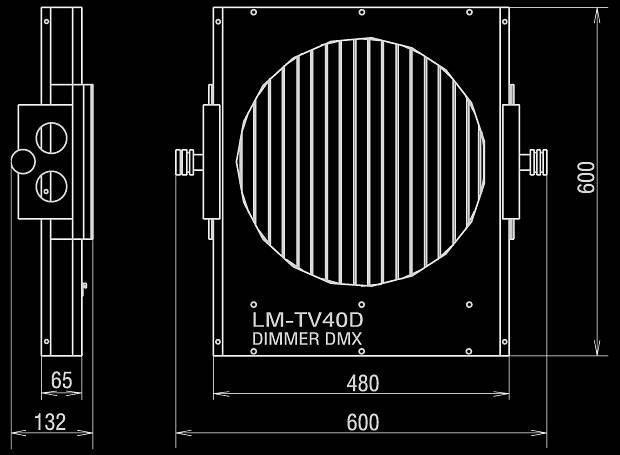

Габаритные размеры
ШТАТИВЫ (большие и малые)
1. Большие штативы под прожектора "Кинап Ш-100".
Устройство:
Штатив состоит из центральной трубы и трех ног. Штатив выполняется легко складным. Для передвижения штатив имеет колеса с резиновыми ободами, предусмотрено тормозное устройство.
Штатив снабжен механизмом для выдвижения труб, что позволяет регулировать высоту подъема киноосветительного прибора, закрепленного на штативе.
В штативе предусмотрено устройство, препятствующее произвольному повороту киноосветительного прибора вокруг вертикальной оси, а также произвольному отсоединению от штатива при переносах.
Назначение:
Штатив предназначен для установки на них киноосветительных приборов.
Штатив может быть использован в павильонах киностудий и на открытых натурных площадках.
Технические характеристики:
Предельная высота от пола до верхнего торца втулки:
А) минимальная - 1200 мм
Б) максимальная - 2025 мм
Масса штатива - 42 кг
Максимальная нагрузка 100 кг
2. Штативы малые колесные предназначены для работы с уровня земли.
