Светодиодная рампа MDMT-5004 cо стабилизатором MDMT-5003

Светодиодная рампа MDMT-5004 предназначена для профессионального использования. Данная рампа применяется в архитектурно-художественной, концертно-театральной и интерьерной подсветке. В приборе применены сверхяркие светодиоды четырех основных цветов: красный (R), зеленый (G), голубой (B) и белый (W), что позволяет получить широчайшую цветовую гамму в 16,5 миллионов цветов. Управление рампой осуществляется от внешнего DMX сигнала. Светодиодная рампа MDMT-5004 применяется только совместно со стабилизатором
MDMT-5003 и блоком питания с контроллером MDMT-5000. Использование прибора с другими источниками питания НЕДОПУСТИМО!

Корпус рампы изготовлен из алюминиевого профиля, а стабилизатора – из оцинкованного железа.



ОПИСАНИЕ СВЕТОДИОДНОЙ РАМПЫ MDMT-5004

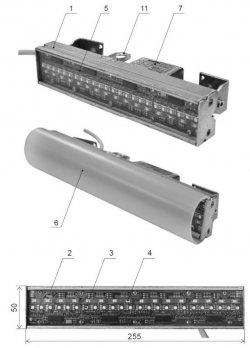

На лицевой стороне корпуса (1) прибора установлена плата излучателя (2), на которой находятся 24 RGB (3) и 16 White (4) светодиодов.

Сверху платы закреплена защита (5) из прозрачного поликарбоната. Дополнительно может устанавливаться матовый сферический рассеиватель (6).



















На тыльной стороне корпуса находится коммутационная коробка (7), к которой подводится кабель управления и питания (8) через кабельный ввод (12).

Кроме того, на тыльной стороне корпуса имеется продольный паз (9) для установки кронштейнов (10) крепления рампы к фермам посредством крюков-струбцин (в комплект поставки не входят), а также проушина (11) для крепления страховочного тросика.









ОПИСАНИЕ СТАБИЛИЗАТОРА MDMT-5003

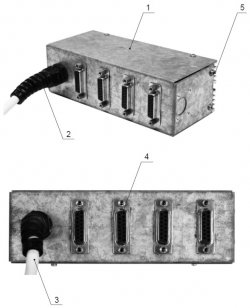

На лицевой стороне корпуса (1) стабилизатора находится кабельный ввод (2) с кабелем управления и питания (3) и четыре разъема DB-15F (4) для подключения светодиодных рамп MDMT-5004.

На тыльной стороне стабилизатора закреплен радиатор (5).















ПРАВИЛА ЭКСПЛУАТАЦИИ

Указание мер безопасности
1. Подключение и эксплуатацию рампы производить квалифицированным техническим персоналом, со строгим соблюдением правил электробезопасности. При несоблюдении данных правил, рекламации не принимаются и гарантия не сохраняется.
2. Металлоконструкции, к которым крепится прибор, должны быть заземлены и не иметь наведенного напряжения, во
избежание выхода рампы из строя.
3. При включенном напряжении запрещается открывать рампу и стабилизатор.

Подготовка рампы к работе
1. Распаковать рампы и стабилизаторы.
2. Подсоединить рампы посредством кабелей (8) к стабилизатору MDMT-5003 (одновременно можно подсоединить до
4-х рамп).

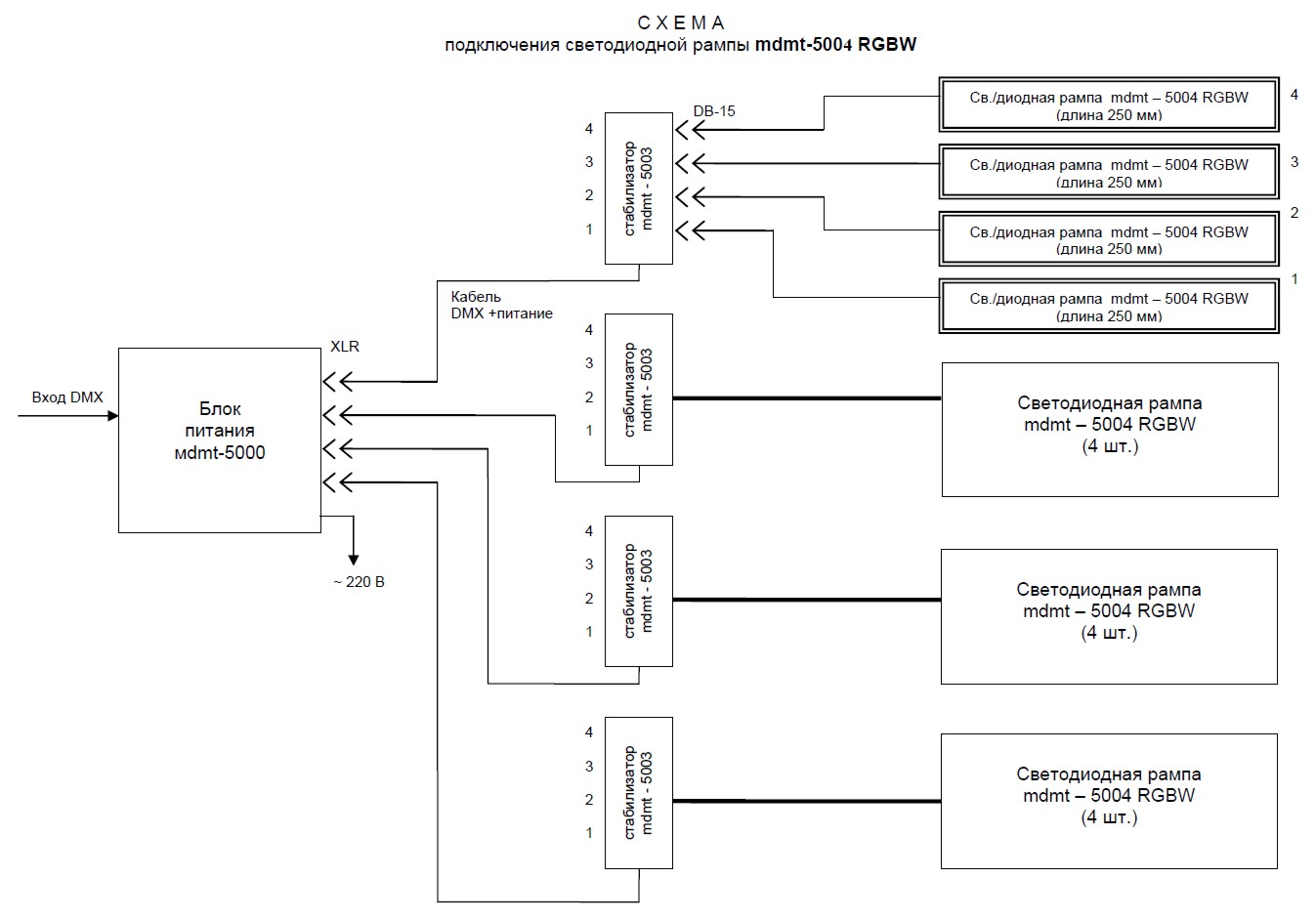

3. Подсоединить кабель (3) стабилизатора MDMT-5003 к выходу блока питания MDMT-5000. Одновременно к блоку питания MDMT-5000 можно подсоединить 4 стабилизатора MDMT-5003. Итого – 16 светодиодных рамп MDMT-5004 на блок питания MDMT-5000 (см. схему подключения).
4. Подсоединить к блоку питания MDMT-5000 кабель управления DMX.
5. Подсоединить блок питания к источнику 220В посредством ШР 20х3.
6. Подать напряжение на блок питания.

Порядок работы с приборами
Количество каналов управления рампой зависит от положения адреса DIP-переключателя блока питания MDMT-5000:
1 вариант (адрес DIP-переключателя) – 0001-0506 – 7 (семь) каналов управления (см. паспорт на изделие MDMT-5000).
2 вариант (адрес DIP-переключателя) – 0000 – 512 каналов управления (см. паспорт на изделие MDMT-5000) – 16 рамп по 32 канала.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение сети, В	DC 18±5%
Потребляемая мощность, Вт	12,5
Управление	внешний DMX-512 1990г.
Количество каналов управления	32
Диапазон рабочих температур, °С	от -15 до +30
Исполнение	IP 44
Габаритные размеры, мм	255x57x50
Вес одной рампы, кг	1,1
